技术参数
| EG2012-i4 | EG4012-i4 | EG2030-i4 | EG4030-i4 | EG2060-i4 | EG4060-i4 | |
| 轴数 | 2 | 4 | 2 | 4 | 2 | 4 |
| 线径尺寸 | 16 mm | 16 mm | 32 mm | 32 mm | 64 mm | 64 mm |
| 0.59 in | 0.59 in | 1.18 in | 1.18 in | 2.36 in | 2.36 in | |
| 最小物体直径 | 0.1 mm | 0.1 mm | 0.1 mm | 0.1 mm | 0.2 mm | 0.2 mm |
| 0.004 in | 0.004 in | 0.004 in | 0.004 in | 0.008 in | 0.008 in | |
| 最大物体直径 | 12 mm | 12 mm | 28 mm | 28 mm | 58 mm | 58 mm |
| 0.47 in | 0.47 in | 1.10 in | 1.10 in | 2.28 in | 2.28 in | |
| 分辨率 | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm | 0.01 µm |
| 直径精度 | ±1 µm | ±1 µm | ±1 µm | ±1 µm | ±3 µm | ±3 µm |
| (0.00004 in) | (0.00004 in) | (0.00004 in)+0.008% | (0.00004 in)+0.008% | (0.0001 in)+0.01% | (0.0001 in)+0.01% | |
| 偏心率精度 | ±1 µm | ±1 µm | ±1 µm | ±1 µm | ±3 µm | ±3 µm |
| (0.00004 in) | (0.00004 in) | (0.00004 in) | (0.00004 in) | (0.0001 in) | (0.0001 in) | |
| 光扫描速率 | 10000/s/axis | |||||
| 偏心率更新率 | 1 ms | |||||
| 单位 | 直径测量可选毫米、英寸 | |||||
接口配置
模拟输入 0 至 10 Vdc
用于可选 PI反馈直径控制和 SMFD定位的必要条件
脉冲输入最大频率为250 kHz，两个独立输入端可产生最高 30 V 或 50 V 的脉冲信号
适用于螺旋模式、公差定位以及可选的 SMFD 和 PI反馈直径控制功能
最大电压 50 Vdc / 30 VAC / 0.5 A
可选项功能：仪表显示正常、偏心度公差超标、上公差超标、下公差超标、单次缺陷检测（SMFD）、超出任何（限值）、低于任何（限值）、凹凸检测、超出平均值、低于平均值等
RS232 Modbus通信
使用RS232接口的 USB—USB 转换器连接线
ZM4000打印机通信功能
以太网 TCP/IP Modbus是默认的通信方式。可使用 PROFIBUS、PROFINET 或 EtherNet I/P 方式与 PLC 连接
以太网选项可在 OPC-UA 和 Modbus 之间进行选择
连接至一台个人电脑或移动设备，并使用博腾产品，非常适合仪表配置和诊断工作
硬件配置
3个模拟输出（+10 V）可被设定为 X、Y、Z 轴输出，适用于 2 轴和 3 轴测量仪表。包括平均直径、直径误差、椭圆度以及椭圆度误差
反馈控制功能会监测实际测得的直径与预设值之间的比较情况，并生成一个控制输出信号，该信号可用于调节电机输出，从而确保产品直径保持在预设值范围内
软件配置
10k扫描选项可将标准规格提升至更高等级，从而可实现高速扫描速率，这有助于进行有效的瑕疵与缺陷检测。每次扫描仅需 1 毫秒即可获取并输出新的直径读数

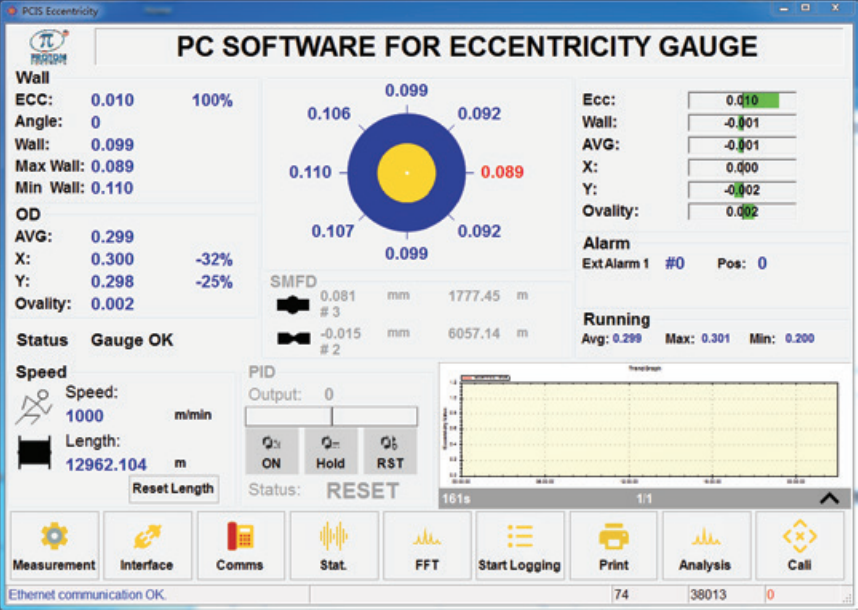

最大值、最小值、平均值、标准偏差、Cp、Cpk数据可在可选择的时段或长度区间内收集。结果会实时更新至 CDi4 通用显示器、PGIS 软件上，并可进行数字化传输
统计过程控制 (SPC) 增强了反馈控制选项。 统计过程控制，“测量”过程能力并自动调整控制设定点以最大限度地节省材料，同时将控制保持在上限和下限范围内。
快速傅立叶变换 (FFT) 分析周期性的直径数据。 在 SiDi CD14 通用显示单元或 PCIS 软件上提供幅度与频率数据和图形表示。
单次测量缺陷检测 (SMFD) 分析每个单独的测量值并将其与运行平均值进行比较。 如果单次测量值大于运行平均值并高于阈值，则检测到缺陷。
测量原理
博腾偏心仪结合了电磁和光学扫描原理，光学扫描系统用于定位绝缘线位置，电磁系统用于确定导体位置，从而可以计算偏心率。博腾EG系列偏心仪可以自动调整中心位置确保电缆在测量区域内居中，显示器可清晰显示8点壁厚、直径、偏心度实时数据。
电气和操作要求规格
| 电源供应 | 能量消耗 | 工作温度 | 防护等级 |
| 85 - 274 Vac | 300 W | 5 °c - 45 °c (41-113F) | IP 65 |
尺寸
| 高度 | 深度 | 宽度 | 重量 |
| 1166mm (45.9”) | 360mm (14.2”) | 142mm (5.6”) | 45 kg (99 lbs) |
