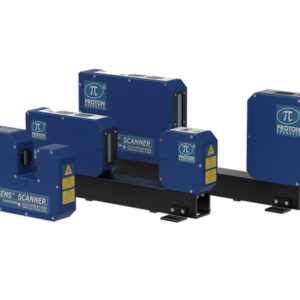

InteliSENS® DG 系列测径仪

InteliSENS® DG 系列测径仪

非接触式直径测量仪

点击下载Proton MDIS App

Proton Products InteliSENS® DG 系列激光扫描测径仪为在临界公差范围内制造的产品提供准确和可重复的测量。

强大的工业设计和先进的数字信号处理电子设备的使用使 InteliSENS® DG 系列仪表极其可靠且易于集成到生产控制系统中。 每个 InteliSENS® DG 测量仪均标配 RS232 和 CANbus; PROFIBUS、Ethernet/IP 或 DeviceNET 工业通信接口也可以作为集成在 DG 仪表中的选项提供。

系列手册


规格参数

  • 非接触式激光束扫描测径仪。

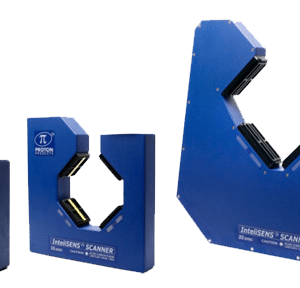

  • 1或2轴型号,最大直径分别为30、60或130mm。
  • 每轴每秒600次扫描。
  • 测量编织或螺旋绞合电缆中的线缆、圆柱形物体的直径(不透明和透明的,如玻璃棒)及包络直径。
  • 单次扫描探伤(SSFD),用于检测绝缘包块和瓶颈缺陷。
  • 紧凑而耐用的工业设计,适用于恶劣的工厂环境(环保级别IP65 / NEMA4)。
  • 经由CANbus与博腾产品的 NEXiSTM CS 系列 控制器无缝对接,用于绝缘挤压过程的直径驱动控制。

介绍

博腾产品InteliSENS® DG系列激光扫描测径仪为临界公差范围内制造的产品提供精确且可重复的测量。

坚固的工业设计加上应用先进的数字信号来处理电子设备,造就了极其可靠、易于集成到生产控制系统中的InteliSENS® DG系列测径仪。

每一个InteliSENS® DG测头的标配均以RS232和CANbus总线为特征;现场总线、以太网/互联网或设备网工业通信接口也可以作为集成在测径仪中的一个选项提供。

模拟或继电器触点输出也可以作为集成在DG测径仪中的选项提供,也可作为连接到DG测径仪NEXiS CS系列控制器的标准件(点击此处可查看 NEXiS® CS 系列控制器)。 NEXiS® CS系列控制器可为线缆、管道、套管和其他许多从事连续挤压材料的制造厂家提供性价比高且精确的直径控制。


工作原理

博腾产品的 InteliSENS® DG系列测径仪用激光束以极快速度扫描整个被测物体。激光束由接收透镜聚焦到光电二极管上,电信号由博腾设计的现场可编程门阵列(FPGA)处理器进行数字处理。物体遮挡激光束的持续时间与物体直径成正比。

DG Operating Principle

技术规范

型号DG2006DG1030DG2030DG1060DG2060DG1130 MKIIDG2100 MKII单位
轴数2121212-
光闸3060130110mm
1.182.365.124.33英寸
最大直径0.10.20.50.5mm
0.0040.0040.020.02英寸
最小直径6.52757120100mm
0.2561.062.244.724.0英寸
分辨率0.1110.01µm
精度±(1µm + 0.008% of object diameter)±(1.5µm + 0.008% of object diameter)±(3µm + 0.008% of object diameter)-
重量7.557.58141020kg
16.51116.517.6312244lb
长度260290260425360504674mm
10.2411.4310.2416.7514.1719.6826.54英寸
宽度66666668686868mm
2.62.62.62.682.682.682.68英寸
高度270170270212402230654mm
10.636.710.638.3515.839.0625.75英寸

技术规范最小值最大值单位
每轴测量速率600扫描数/秒
工作温度545°C
41113°F
相对湿度(38°C / 105°F)90%
防尘级别IP65-
NEMA4-
电源1830VDC
耗电30W

测量单位(用户配置)mm英寸
标准通信CANbusRS-232
测径仪备选内置接口(工厂安装,任选一个)工程现场总线以太网/IP设备网
模拟输出继电器触点输出
