ProTHERMIC™ PH300-TW 线材预热器

ProTHERMIC™ PH300-TW 线材预热器

线材预热器

ProTHERMIC PH 系列是功能齐全的高频感应预热器,具有最新最先进的高频固态技术。导线预热是一项必不可少的操作,可消除导线中的潮气、改善可剥离性、避免针孔和裸铜故障。

博腾InteliTHERMTM 光谱辐射非接触线温测温计现已可用于新的或现有的预热器了。

尺寸图

分类:

特性

  • 绝缘挤塑前,实心和绞合铜线、铜包线和铝线须经受高达200℃的感应预热(高温型为300℃)。
  • 双线型号可同时接受两根导线加热(每根导线的滑轮都是可独立转动的)。
  • 电到线最高传输率(电能效)≥96%,可确保最小损耗并最大程度地利用功率。
  • 抛物线控制算法能确保所有线速度和线径下的加热都具有高精度。
  • 集成“光谱辐射”InteliTHERM 测温计(备选)可实现更高的线温测量精度和控制。
  • 绝缘层与电线之间的粘合度与剥离特性得到改善,高线速度下尤其如此。
  • 密封在坚固的外壳内,可耐受恶劣的工业环境。
  • 控制方式采取用户友好、基于菜单的液晶界面显示单元。
  • 可与符合行业标准的通信接口相接,这些接口可既即可作为标配,也可作为选配。
  • 适用于所有预算和线速度的各种功率输出型号。
  • 适用于200、400和480 VAC的三相市电电压型号。

介绍

TG

ProTHERMIC PH系列是功能齐全的高频感应预热器,具有最新最先进的高频固态技术。导线预热是一项必不可少的操作,可消除导线中的潮气、改善可剥离性、避免针孔和裸铜故障。

博腾InteliTHERMTM 光谱辐射非接触线缆测温计现已用于新的或现有的预热器。博腾预热器在预热过程中已精度极高,但对于某些应用,如温度稳定性和精度成为关键因素时,使用InteliTHERMTM SRTG设备还可进一步提高温度稳定性。InteliTHERMTM SRTG系列可直接与预热器控制模块连接,提供快速、精确的温度反馈和控制。这大大简化了预热器的作操,只需设置温度并按“go”即可。


技术

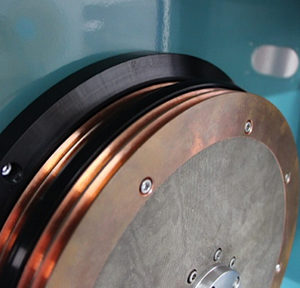

短路滑轮轮缘由具有高导电性和良好耐磨性的特种铜合金制成。

绝缘滑轮由树脂粘合织物制成,该织物具有良好耐磨性和低导热率,可将导线至滑轮的热损耗降至最低。

滑轮安装在低摩擦双列滚珠轴承上,能最大程度地减小导线穿过预热器时所增加的阻力(张力增加)。两个滑轮都经过精密加工,能确保在电线上均匀施加张力,从而减少了数据和通信电缆应用中常见的结构回损(SRL)问题。

预热器由三相市电作为电源供电,用一种专门设计变频器将市电电源转换成高频电源。此变频器的输出可自动调节,能提供必要的功率来保持所需的“预设温度”,而不必考虑线径或生产速度。

预热器受到充分保护,不会出现市电缺相或断电。


技术规范

型号PH300-20-400-TW
最大输出功率/ kW20
三相电源电压/VAC (rms line-to-line)(均方根 线到线)400

技术规范最小值典型值最大值单位
滑轮齿根直径294mm
实心线直径0.53mm
绞合线直径3.2mm
绞合线截面积8mm2
导线预热温度200°C
连续线张力(两线合计)530N
线张力增加(线速度1500/min时)1N
电源频率4765Hz
导线生产线高度98010001020mm
重量360kg
工作温度545°C
防护级别(仅限入线口/出线口区域和滑轮盒)IP53
线方向双向
线材Copper铜/Aluminium铝/Copper-clad包铜/Special特种

标准接口

4×逻辑输入功能电磁门锁(若有)急停
开始预热停止预热
最大输入电压+24V
4×隔离继电器输出功能故障状态
辅助急停
最大的触点额定50VDC / 30VAC / 0.5A
温度设置输入0 ~ +10V温控输入,用户定标。
通信接口RS-232*

*备选 RS-232到 USB转换器电缆可用来连接配有 USB的计算机。

选项

(必须在制造时指定安装,不能改装)

线圈电流输出0〜+10 V输出与0〜2000A(rms)的线圈电流成正比。
通信接口PROFIBUS
电磁门锁锁住检修门,直到滑轮完全停转为止。
连基座的高度将标称生产线高度提高到43英寸(1092mm)。
双扇门适用于标准单门过大而空间有限的工区(不宜用于PH160、PH450或PH600)。
