InteliSENS® 偏心率测量仪

偏心率测量仪

InteliSENS EG 系列非接触式偏心距和直径测量仪设计用于测量直径******为 12 毫米(0.47 英寸)的绝缘电线。 EG0112 是高频数据和小型同轴电缆的理想选择,其中偏心率对电缆性能至关重要。 EG0812 是汽车、仪器仪表和小型能源电缆的理想选择,这些电缆的壁厚和直径保持在******尺寸,以保持质量并减少材料使用。

自动位置调整确保电缆在测量区域内居中。内置或远程 SiDi CDi4 显示器可清晰显示 8 点壁厚、直径、偏心率和可选功能。

InteliSENS EG 系列专注于连接性,具有 32 位通信功能,并预装了 Profibus、Profinet 和以太网工业协议,用于您的 PLC 连接。 Modbus、OPC-UA、RS232、RS485 和 WiFi 作为标准包括在内,为您的工业 4.0 解决方案提供广泛的数字通信。

  • 非接触式偏心率测量
  • 8 点壁厚
  • 双轴直径测量
  • 超快的测量速度
  • 智能传感器工业 4.0 数字通信
  • 独立测量设备或集成到您的 PLC 中

规格参数

  EG 0112 EG 0812
轴数 2 2
浇口尺寸 16mm
0.63inch
16mm
0.63inch
***小物体直径 0.1mm
0.004inch
0.8mm
0.03inch
******物体直径 12mm
0.47inch
12mm
0.47inch
解析度 0.01µm
直径精度 +-1µm
偏心率精度 +-1µm
光扫描速率 10,000 次扫描/秒(5,000 次/秒/轴)
20,000 次扫描/秒(10,000 次/秒/轴)选项
偏心率更新率 1ms
单位 直径测量可选毫米、英寸

接口配置

Logic Input x 2

模拟输入 0 - 10vdc
需要可选的 PI 反馈直径控制和 SMFD 位置

Logic Input x 2

脉冲输入 250kHz ******频率,两个不同输入上的 30v 或 50v ******脉冲
螺旋模式、公差位置和可选的 SMFD 和 PI 反馈直径控制需要

Relay Outputs x 3

******电压 50Vdc / 30 Vac / 0.5A
可选功能:量规正常、超出偏心公差、超出上公差、超出下公差、单次测量缺陷检测 (SMFD)、超过任何 (Limit)、低于任何 (Limit)、Lump & Neck、Lump、Neck、Over average、Under 平均,窗户检测

CANbus x 1

RS232 Modbus 通讯
USB 使用 RS232 - USB 转换器电缆
ZM4000 打印机通讯

CANbus x 1

连接到 Proton Products CDi4 显示器

CANbus x 1
Image Image
i-BUS x 1

连接到 PC 或移动设备并使用 Proton Products Gauge
适用于 iOS 和 Android 的应用程序。 非常适合仪表配置和
诊断。

i-BUS x 1

以太网 TCP/IP Modbus 是默认通信。 使用 ProfiBus、ProfiNet 或 EtherNet I/P 连接到 PLC。

Image Image Image

测量仪硬件配置

3 Analogue Outputs

3 个模拟 (+107) 输出可设置为 X、Y、Z 轴输出,用于 2 轴和 3 轴仪表。 平均直径、直径误差、椭圆度和椭圆度误差。

i-BUS x 1

反馈控制监控与预设值相比的实际测量直径,并提供控制输出信号,可用于调整电机输出并将产品直径保持在预设值范围内

测量仪软件配置

i-BUS x 1

10k 扫描选项升级了标准量规以实现高扫描速率,可用于有效的缺陷和缺陷检测,每次扫描仅需 1ms 即可获得并输出新的直径读数。

i-BUS x 1

在可选择的时间或长度期间收集******值、***小值、平均值、标准偏差、Cp、Cpk。 结果在 SiDi CD14 通用显示器、PGIS 软件上更新,并且可以以数字方式传输。

i-BUS x 1

统计过程控制 (SPC) 增强了反馈控制选项。 统计过程控制,“测量”过程能力并自动调整控制设定点以******限度地节省材料,同时将控制保持在上限和下限范围内

i-BUS x 1

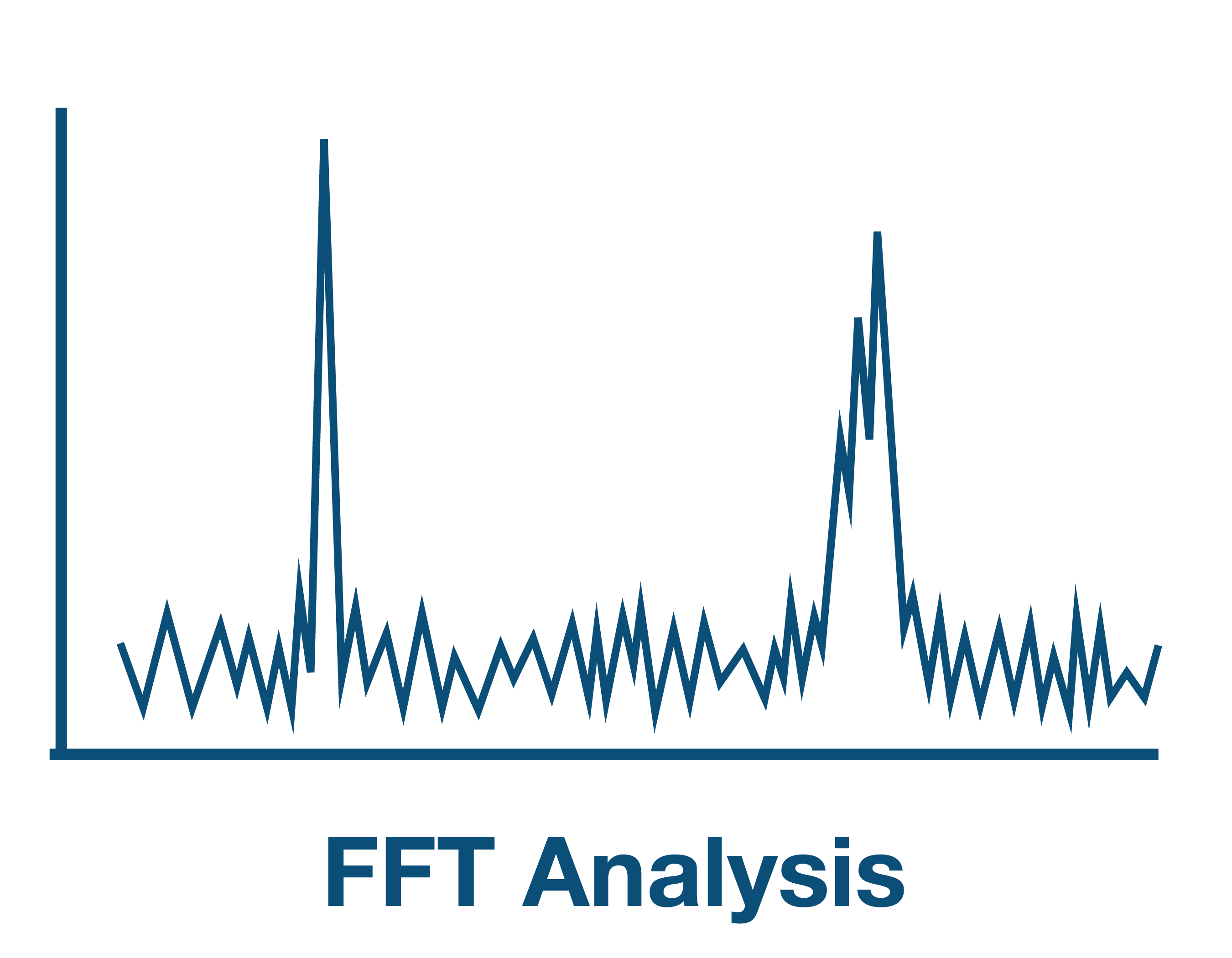

快速傅立叶变换 (FFT) 分析周期性的直径数据。 在 SiDi CD14 通用显示单元或 PCIS 软件上提供幅度与频率数据和图形表示。

i-BUS x 1

单次测量缺陷检测 (SMFD) 分析每个单独的测量值并将其与运行平均值进行比较。 如果单次测量值大于运行平均值并高于阈值,则检测到缺陷。


测量原理

偏心率测量仪结合了电磁和光学扫描原理。 光学扫描系统用于定义导线绝缘外径,电磁系统用于确定线芯位置、偏心距和 8 点壁厚。

光学测量是通过从 LED 发出的光线照射在测量对象上从而在 CCD 接收器上投下阴影来完成的。 然后由集成信号处理器评估图像信息。

光学测量和磁测量以高速率同时进行,******限度地减少了由线材振动引起的误差,并且两种测量都控制在同一平面上,以消除由于产品扭曲引起的误差。

Laser Doppler

电气和操作要求规格

电源供应
85 - 274 Vac

能量消耗
300 Watts

工作温度
5 °c - 45 °c (41-113F)

防护等级
IP 65


尺寸

高度
1166mm (45.9”)

深度
360mm (14.2”)

宽度
142mm (5.6”)

重量
45 kg (99 lbs)


工业 4.0

超过 200 个数据字可用于与您的工业 4.0 解决方案进行通信。 数据字分为不同的功能组,以便轻松选择所需的功能组。
仪表 ID 数据字 型号、序列号、固件APP版本、固件核心版本、固件日期
校准数据 上次校准日期、自上次校准以来的天数、总运行时间、校准警报
验证数据 SNR、信号幅度、良好读数、FFT 幅度
有线网络信息 IP 地址、网络掩码、网关
WiFi网络信息 IP 地址、网络掩码、网关、SSID
测量数据

直径、偏心距、偏心角
